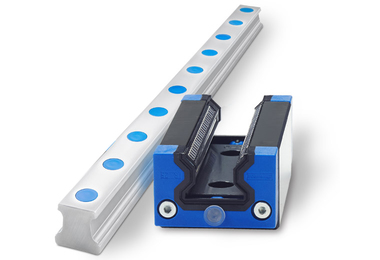

500系列滾柱直線導軌

500系列滾柱通過與背靠背軸承相當?shù)慕M合來達到硬度要求，特殊滾柱補助加在滾珠頂上來防止未對準時滾柱邊緣受載。因此當負載增加時，其與滾珠滑架或面對面軸承組合相比具有更低的彈性變形。由于在滾柱的長度范圍內增加了接觸面積，滾柱導軌比滾珠具有更高的負載能力。滾珠提供單點接觸面積，而滾柱則提供更大的線接觸面積。從而實現高增幅的負載能力和最小的滾動摩擦造成的更低程度的磨損。

產品介紹

讓 Thomson 幫您做出選擇！

Linear MOTIONEERING^®: 直線導軌組件定制工具 >
Thomson Profile Rail直線導軌顧問 >

500系列滾柱直線導軌規格：

滑架類型/尺寸 (mm)	窄
滑架類型/尺寸 (mm)	高	高長	短	長
25	X	X	X	X
35	X	X	X	X
45	X	X	X	X
55	X	X	X	X
65		X		X
Style	A	B	C	D

500 系列滾柱直線導軌優點：

行業領先的承載能力
四個滾柱軌道背靠背組合提供高堅硬度
使用高級磨削技術的直導軌
長達6米無縫導軌，安裝簡單且精確度更高
通過插入模塊化的再循環路徑和優化的幾何尺寸提供光滑、無聲運行

多種滑架類型與尺寸可用
可現場就地改進的模塊化密封
導軌與滑架提供庫存或短時間發貨
定制服務，可提供相關配件
替換AccuMax

500 系列滾柱直線導軌典型應用：

工業自動化
物料搬運
工業機器人

機械加工設備
精密測量設備
食品處理設備

產品目錄

Profile Rail Linear Guides Catalog	8444 KB	Email
Profile Rail Linear Guides Catalog	8449 KB	Email
Profile Rail Linear Guides Catalog	7792 KB	Email
Profile Rail Linear Guides Catalog	7348 KB	Email
Profile Rail Linear Guides Catalog	4508 KB	Email

數據表

Profile Rail Roller Carriage Styles	252 KB	Email
500 Series Independent Slide Test Report	249 KB	Email
